O quadro elétrico é o ponto central de qualquer instalação — é ali que a energia que entra no imóvel é dividida em circuitos e onde ficam as proteções (disjuntores, DR, DPS) que evitam sobrecarga, choque e dano a equipamentos. Quando o quadro está subdimensionado, desatualizado ou danificado, isso afeta a segurança de toda a instalação, não só de um ponto específico. A SOS Eletricista instala e troca quadros elétricos em São Paulo para residências, comércios e pequenas indústrias.
O que é um quadro elétrico, na prática
De forma simples: é a caixa (geralmente metálica ou de material isolante resistente) onde ficam os disjuntores que protegem cada circuito do imóvel — iluminação, tomadas, chuveiro, ar-condicionado, cada um normalmente com seu próprio disjuntor. Também é ali que costumam ficar o DR (proteção contra choque) e o DPS (proteção contra surtos de tensão). Tecnicamente, "quadro de distribuição" é o termo mais comum para o uso residencial e comercial; "quadro de força" costuma se referir a quadros de maior porte, voltados para cargas industriais ou trifásicas. Vale entender melhor o papel do DPS — explicamos em o que é DPS e por que ele protege seus aparelhos.
Sinais de que o quadro precisa ser trocado
- Quadro com espaço insuficiente para novos disjuntores (comum quando o imóvel ganha novos circuitos ao longo do tempo e o quadro original não tem mais "vagas") — um risco mais silencioso do que parece, como mostramos em quadro elétrico cheio é um risco silencioso.
- Disjuntores antigos, de modelo obsoleto, sem reposição fácil no mercado
- Sinais de aquecimento, descoloração ou cheiro de queimado na estrutura do quadro
- Fiação interna do quadro malfeita, sem identificação de circuitos ou organização
- Ausência de DR e DPS em quadros antigos, que não seguiam a norma vigente no momento da instalação original
- Quadro de material não adequado (algumas instalações antigas usam caixas de madeira ou material não certificado, hoje fora de norma)
Quadro residencial x quadro comercial x quadro de força industrial
Residencial: normalmente monofásico ou bifásico, com um número de circuitos proporcional ao tamanho do imóvel — iluminação, tomadas de uso geral, chuveiro, ar-condicionado costumam ter circuitos próprios.
Comercial: a carga tende a ser maior e mais constante ao longo do dia, o que pode justificar circuito trifásico dependendo do porte do comércio e dos equipamentos usados (equipamentos de cozinha industrial, por exemplo, costumam exigir isso).
Industrial (quadro de força): projetado para cargas altas e constantes, geralmente trifásico, com proteções e dimensionamento calculados para motores, máquinas e processos contínuos — é um projeto de engenharia elétrica mais robusto que o quadro residencial ou comercial comum.

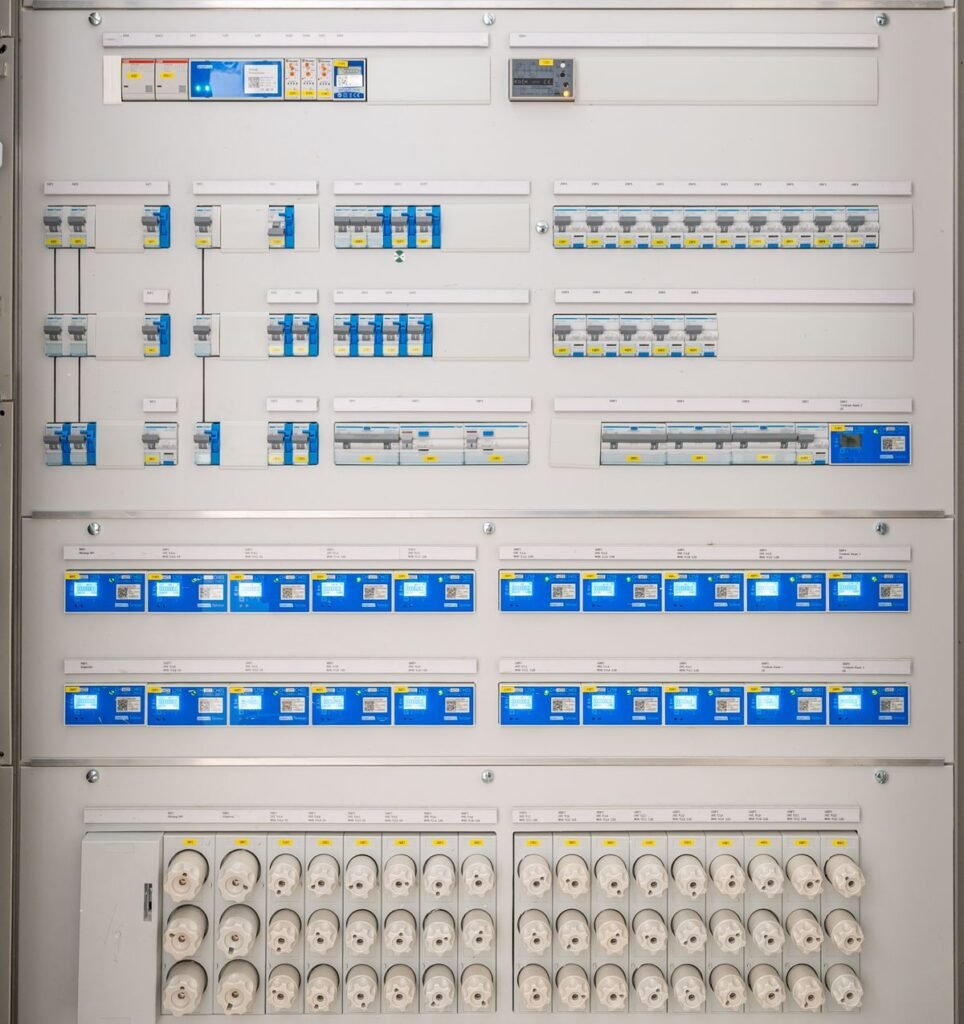

Como funciona o dimensionamento do novo quadro
O dimensionamento correto começa pela soma da carga de todos os circuitos que vão existir — não só os atuais, mas também uma margem para expansão futura (evita ter que trocar o quadro de novo em poucos anos). A partir disso, se define a capacidade do disjuntor geral, o número de espaços para disjuntores individuais e a necessidade de DR e DPS. Um erro comum em instalações malfeitas é dimensionar o quadro só para a carga do momento, sem folga — qualquer aparelho novo de maior potência (um ar-condicionado adicional, por exemplo) já exige nova reforma. Em alguns casos, o próprio padrão de entrada de energia também precisa ser revisado, já que ele define a capacidade máxima que chega até o quadro.
Processo de troca de quadro elétrico

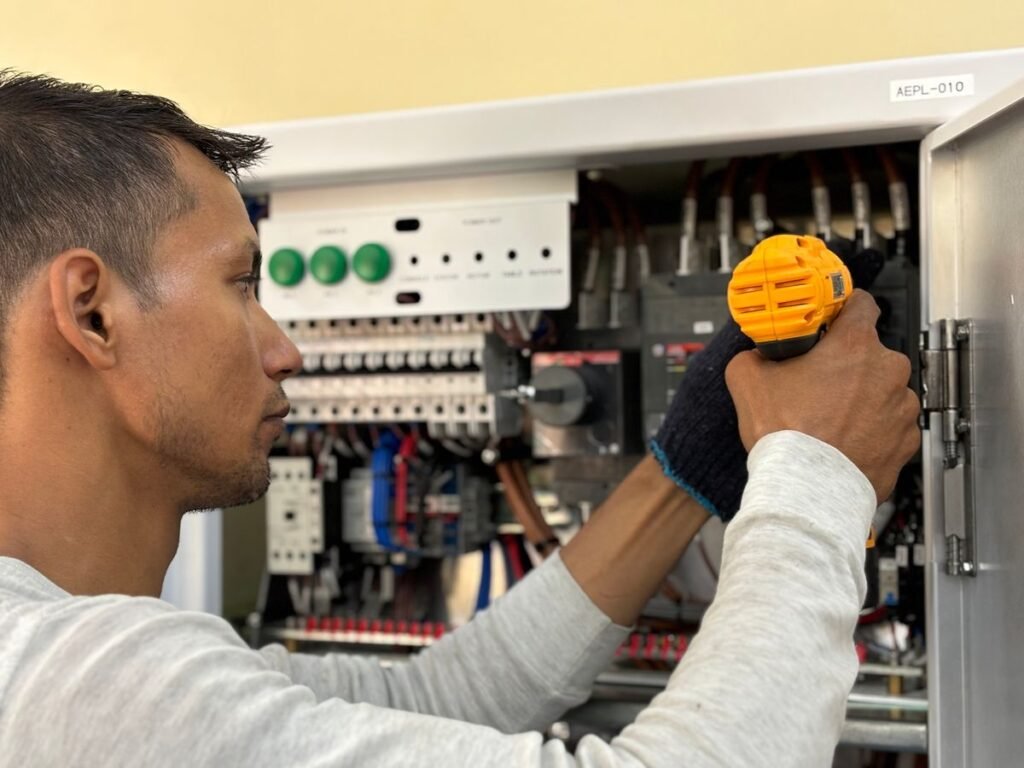

- Avaliação — medição da carga atual e levantamento de necessidades futuras.
- Especificação — definição do novo quadro, disjuntores, DR e DPS adequados.
- Orçamento — valor considerando material e mão de obra, com prazo estimado.
- Desligamento e substituição — a energia do imóvel fica desligada durante a troca (é importante planejar isso com antecedência, especialmente em comércios).
- Identificação de circuitos — cada disjuntor etiquetado conforme o circuito que protege, facilitando manutenções futuras.
- Testes finais — verificação de isolamento, continuidade e funcionamento de todos os circuitos antes de liberar o uso.
Quanto tempo leva a troca de um quadro elétrico
Para um quadro residencial padrão, a substituição costuma ser feita em um único dia, já que a maior parte do trabalho é reconectar circuitos existentes a um novo quadro. Quadros comerciais ou industriais maiores, ou situações em que a fiação também precisa ser revisada, podem levar mais tempo. Na SOS Eletricista, o prazo costuma variar de 1 a 3 dias, dependendo do modelo e da complexidade do quadro.
Quadro novo e demanda elétrica maior
Um quadro elétrico novo ou ampliado costuma ser necessário junto com a instalação de ar-condicionado ou de um carregador de carro elétrico, já que esses equipamentos exigem circuitos exclusivos que nem sempre cabem num quadro antigo.
Atendimento em São Paulo
A SOS Eletricista instala e troca quadros elétricos em toda a capital paulista, para residências, comércios e pequenas indústrias.
